我楽多苑 CDラジカセ カセット部修理 ジャンク
［130415］
CDラジカセのジャンクを、買いました
普段のBGM（古語か？）として、音楽CD（主にクラシック）を流しているのですが、それぞれもう何十周も聴いている（左写真<クリック>）ので、偶には、“日本のポピュラー曲”でも♪．．．と思ったけど、生憎カセット・テープ版しか無い！
ところが、それが聴ける「車載用カーステレオ・メカ部」を、以前に、邪魔だ！って、捨ててしまっていました。それに、CD再生もIBM製CD-20X＋外付けSP Boxだもんで、耳も可哀相！
そこで、この際、「CDラジカセ」（カセット部不良の）ジャンクを買って、修理して使うことにして、ヤフオク!で落札。（総費用\1,500送料込み）
（CD部不良は修理が難しそうだけど、カセット部なら、多分、“ベルト交換”位で直るだろうとの甘い期待で）
届いたモノは、外装はコンパクトで結構綺麗だし、CD部やラジオ部は問題無し！
で、カセット部も、分解・試動してみたら、何と無く直ってしまいました♪（モータの回転速度調整部は、少し弄りましたが）
その後、丸一日聴いていましたが、悪くなる様子も無いし、ずっとこのまま使えそう！

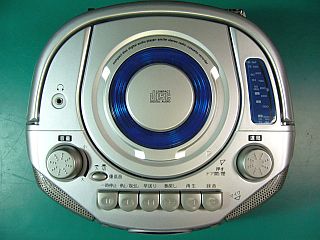

（ちょっと不格好だけど、）これ、愛用しようと思ってます。w(^^; （左上写真）
−−−−−−−−−−−−−−−−−−−−−−−−−
分解と線類外し
このジャンク、カセット・テープを差し込んでも、動いている様子が無い。
ただ、音量を上げると微かな（ブーンという）ハム音が、聴こえるので、アンプ回路側は活きているようですが、テープが動かずで、恐らく“ゴム・ベルトの不良化”だろうと、予想しました。
兎に角、分解して様子を調べねばなりませんが、最近は全然家電機器を触っていないので、分解はおっかなびっくり！（でも、左程難しくも無かった）
これは、上部2個、下部8個のタッピング・ビスを外すと、下側を分離出来ました。
下側には電源部が入っていますが、その電源用コネクタ（左写真）を外せば、上下は完全分離出来ます。
ただ、カセット部を調べるには、それごと抜き出す必要があり、そのために、コネクタ類や邪魔になる線類（の半田付け）を外さねばなりませんでした。（もう、記憶力が衰えているので、接続箇所を間違えないように、一々メモをしてました。苦笑）
実は、当初、押しボタン頭を、それぞれ単独で外上へ抜き出せないかと、散々苦労したのですが、構造的に無理だった！

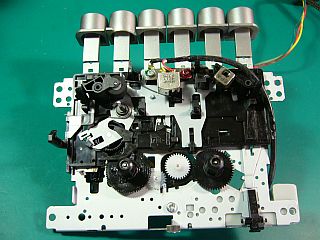

結局、このジャンクのカセット部は、“頭”を付けたままで、抜き出し｜出せました。（左上写真<クリック>）
カセット部とモータ駆動部
カセット部は4個＋1個のビスを外せば、筐体から外せます。（左写真）
これに繋がる線類は、モータ部：3本、再生・記録ヘッド部：1束（4本）で、ビニール被覆が固くなっているので、半田付け箇所が切れ易いですね。（あちこち、何度も切れました！）
さて、取り出したカセット部ですが、メカ部は「押しボタン」をガチャガチャやってみて、特に異常の無い事を確認しました。
で、肝心の「モータ」や「ベルト」ですが、外部電源（12V）を加えてみたら ・・・ うむ！ちゃんと回ってますね！（左写真<クリック>）
「ベルト」を一旦外して状態を見たのですが、まだ、どちらもそれほど伸びている様子はないし、それによる伝達や回転トルクも、まだ十分なようです。
回転の確認、調節
各「押しボタン」を押して、回転方向を確認しましたが、特に異常は無い。
念の為、カセット・テープを乗っけて、テープが巻き取れるかどうかも調べた。（左写真）
少し、もたつくような気がしたので、外部電源の電圧（10V〜14V）を少し変えてみたり、モータ後部（中）にある「回転数調節器」を弄ってみました。（左写真<クリック> ・・・ あ！この“いい加減な調節”は拙かったのが、後で判明。オヨヨ）
そうこうしている内に、モータは安定して回るし、テープはちゃんと送れるようになっていました。
でも、これ？何処が可笑しかったのでしょうか？良く分かりませんでした。
（もしかして、モータの“グリース固化”だったのかな？）
調整の前後（ビデオ）
専門家なら、モータの回転数を弄った後は、ちゃんとテープ走行速度を「測定機器」などを使って調べておくのが常道でしょうが、こちらは素人作業なので、至って“適当”に！
でも、組上げた後で、テープ送り速度が、速過ぎる事が分かりました。
面白いことに、クラシック曲では気が付かなかったのですが、歌手の声だと一発で分かりますね♪（左写真<クリック>で、ビデオ・ファイル再生 ・・・ ちょと誤魔化しあり）
（蛇足：そういえば、クラシック曲は、指揮者によって“一曲の長さ”が違うという事を読んだことがあります。当然、演奏速度が違うのですが、聴く側もそれで納得して聴いているわけ）
慌てて、また分解して、モータの回転速度を再調整を！
でも、全体を再分解せず、モータは定位置のままでやりたかったので、それには、細長〜いドライバが必要でした。 ・・・ ですが、生憎それが行方不明！
止む無く、道具箱の中に残してあった「竹皮付き串棒」の先を細く平たく削った代用品で、何とか調整が出来ました♪
（“竹皮”無しの通常の割り箸だと、ちょっと弱いかも）
外形と切替スイッチのこと
改めて、このCDラジカセを眺めて見たら、何となく愛嬌がありますね。
元々、私は“四角張っている形”の方が好みで、こんな“へんちくりんな丸型”は好きではなかったけど、自分で触って動くようにしてみると、結構愛着が湧きます。
まぁ、傷も汚れも無くて綺麗なので、余計にそうなのかも。（左写真）
ところで、この機種は、「切替スイッチ」の位置や機能が、妙ですね？（左写真<クリック>）
「切替スイッチ」の中央が「テープ」なのですが、これは、“CD・ラジオ切”と兼用になっています。これだと、「ラジオ」と「テープ」が同時には“ON”出来ない！．．．のかな？
おや？「ラジオ」側にしておいても、「テープ」は動いてるぞ！
しかし、信号系は「ラジオ」側のみだから、“ラジオからテープに録音すること”などは、不可能でした！（笑）
