SonyTek.326ジャンク 購入
この「SonyTektronix 326」を見掛けて、あまりの安さに、思わず入札し落札してしまった。（￥９８２送料込み）
多分、帯域の狭さ：10MHzが、敬遠された理由なのだろうと思うが、実は、私も、現用中の「SonyTek.335」で十分満足しているので、一瞬、二の足を踏んだ。
だが、これが、気に入ったものは更に2台でも3台でも欲しくなる（悪い）癖の延長線上に在ったので、結局は（購入行動は）止まらなかった。(^^;?
これの良い処は、「SonyTek.335」と同じく、大変コンパクトなことで、前面約18x10cm2、奥行きも30cm以下で、机上にも置き易いことだ。
ジャンクとしての問題箇所は、「トリガレベル調整用つまみ」の一部欠け、左側の「ハンドル・カバー」の欠落、「電源バッテリ」の欠け、程度で、ジャンクとしては良品の部類だ。
動作・機能は、殆ど問題無し！
少し、水平線に傾きがあったので、"Trace Rotation"を調整して直した。
"バッテリ代用品"は、市販の「ACアダプタ」を使って、大変ユニークな対処がしてあった！（図２［クリック］）

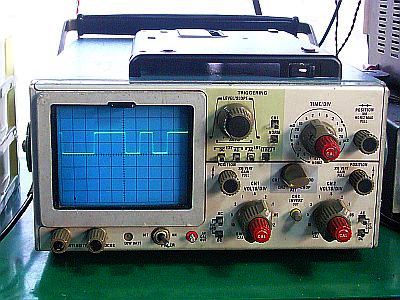

「PC110」に使ってみると、バスライン上の信号群は検出出来るし、トリガの掛かりも悪くない。（図１）
現用の「SonyTek.335」が故障しても、直ぐに代替役がやれそうだ。
尚、w140.comのPDF資料を、参考にさせて頂いた。感謝！
−−−−−−−−−−−−−−−−−−−−−−−−−
＋＋＋ 本体の欠落部・水平調整 ＋＋＋
（気になった）"トリガ調整つまみ"の欠けは、見栄えは悪いが、外してみて左程問題は無さそうなので、瞬間接着剤で割れを留めるだけにした。（図３）
平生は、此の"つまみ"を、"AUTO"にしておくに限る。
下手に、Level調整の位置にしておくと、全然"掃引線"が出なくて、慌てることがあった。
当初、"掃引水平線"が、やや右上がりになっていたので、後刻、調整して修正した。
これは、"Trace Rotation"を調整すれば、修正出来ることは知っていたが、「調整用VR」の場所を探すのに、結構手間取った。
上記、「PDF資料：Manual」を調べて、"R1060"がそれであることを突き止めた。（図４［クリック］）
（丹念にPCB上を探し回っていれば、"TRACE"の文字を見付けることは、出来たかもしれないが、やはり、「Manual
は、"あらまほしきものなり"だ！）
＋＋＋ 使用感 ＋＋＋
「PC110」で、現在不動中の「No.7:"竹"」の"BIOSチップ（28F003BX-T）"の端子の信号群を調べてみた。（図８［クリック］）
流石に、基本クロック33MHzの単独波形は、分離して見ることは出来ないが、"BIOSチップ"のアクセス信号などは、ちゃんと捕捉出来る。（図５、図１）
図５は、「28F002BX-T」の#28端子の波形で、"立ち上がり"が、かなり鈍っている様子が分かる。
しかし、これは異常ではなく、他の動作マシンでも同じような波形だ。
この波形が安定してしまっていることの方が"問題"で、通常なら、ガタガタと周期などが変化しているのだが。
今の場合、何処かで、何かしらのループを回っているのかもしれないと、推測出来る。
．．．と、これくらいの観測は出来るということで、後は、私の使い方次第ということになろう。
気に入ったので、大事に保守・保管しようと思う。
****************************************************************
SonyTek.326 Junk Purchase
When I saw this " Sony Tektronix 326 " in "Yahoo Auction", I made a successful bid because it was so cheap. (\ 982 shipping included)
Perhaps the narrow bandwidth:10MHz is the reason why I was shunned, but in fact, I am also using " SonyTek.335 I was fully satisfied with, so I took a hegitate for a moment.
However, this was an extension of the (bad) habit of wanting two or three more of what I liked, so in the end (purchasing behavior) did not stop. (^^;?
The good thing about this is that it is very compact like the " SonyTek.335 ", with a front surface of about 18x10cm 2 and a depth of about 30cm or less, making it easy to place on a desk. It is.
The missing parts of this junk are a part of the "trigger level adjustment knob", a missing "handle cover" on the left side, and lack of the "power battery", anyways this is a good junk.
There is almost no problem in operation and function !
The horizon was slightly tilted, so I adjusted the "Trace Rotation" to fix it.
" Battery substitute " was treated very uniquely by using a commercially available "AC adapter" ! (Fig_2 [click])
When I use it for " PC110 ", the signal group on the bus line can be detected and the trigger is not bad. (Fig_1)
Even if the current " SonyTek.335 " stop working or breaks down, it seems that it will soon be a substitute.
In addition, I referred to the PDF material of w140.com . Thanks !
−−−−−−−−−−−−−−−−−−−−−−−−
+++ Missing part of the main body and horizontal adjustment +++
The lack of the " trigger adjustment knob " (which I was curious about) looks bad, but when I removed and checked it, there seems to be no problem as far as, so I just fixed the crack with instant adhesive. (Fig_3)
Normally, this "knob" may set to "AUTO" seems to be the best way.
Poorly, when I set it to the Level adjustment position, there was not see "sweep line" at all, and I was in struggle.
Initially, the "sweep horizon" was slightly rising to the right-up, so I adjusted and corrected it later.
I knew that this could be fixed by adjusting "Trace Rotation", but it took a lot of time to find the location of "VR for adjustment".
I checked the above "PDF document: Manual" and found that " R1060 " was that. (Fig_4 [click])
(If I searched carefully on the boards, I might have been able to find the printed word "TRACE" on the board, but I didn't. After all, " Manual " is very usefull item ! )
+++ Usability +++
About " No.7:Bamboo " of my " PC110 ", I checked signals of the terminals of BIOS chip ( 28F003BX-T ) with this tool. (Fig_8 [click])
As expected, the single waveform with a basic clock of 33MHz cannot be viewed separately, but the access signal of the "BIOS chip" can be captured properly. (Fig_5, Fig_1)
Fig_5 shows the waveform of the #28 terminal of " 28F002BX-T ", and it can be seen that the "rise" is considerably dull.
However, this is not anomalous, and the waveforms are similar on other working machines.
The fact that this waveform is stable is the "problem", and normally, the rattling and period are changing.
In this case, I can guess that it may be going around some kind of loop somewhere.
... So, I can observe this much, and the rest will depend on how I use it.
I like it, so I will take care of it for maintenance and storage.
