CF-R4パスワード・ロック品を、買った

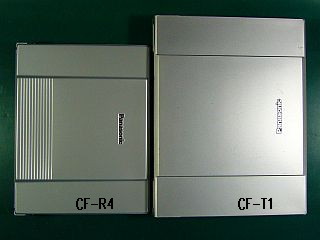

さるジャンク／中古店に、CF-XX系のジャンクがどっと入荷していたのだが、その中で一際小ささが目立っていたPanasonic CF-R4（CF-R4JC4AXS）ジャンクが魅力的だったので、“パスワード・ロック”を承知で買って来た。（図１左側 ￥１,９８０税込み）
実は、（物知らずゆえ）この“パスワード・ロック”を外せないか？と考えていたのだが、CF-R3までは簡単に外せたが、CF-R4以降は駄目だってことを、後で知った。orz（図２［クリック］）
結局、別途これの「底板」（ジャンクだけ）を（廉価で）買って入れ替えてみたら、運良くパスワードの掛かっていないのに当たったようで、無事パス！
後日買った2台目のCF-R4（HDD認識不可品 ￥１,９８０税込み）から、「専用メモリ1GB」、「無線LANカード」をパーツ取りをして、完成させた。画面も明るくて、大変満足！
取り敢えず、WinVistaを載せて走らせている。
−−−−−−−−−−−−−−−−−−−−−−−−−
＋＋＋ BIOSチップは何処？ ＋＋＋
分解して、「内蔵電池」を外せば“ロック”が外せるかな？とやってみたが、3日ほど外したままでも効果無し！
諦めて、「主基板」を入れ替えるか？と、ジャンク基板を落札（￥６４４送料込み）したのだが．．．こりゃまた、何としたことか！
．．．品番を間違えて、CF-R6を買っちゃった！（図４［クリック］）
しかし、主基板を繁々眺めていても、BIOS関連のデバイスが見付からず．．．？
が、ネット検索で見付けたサイト（Yahoo!ブログ）で、良いヒントを頂いた！感謝！m(_"_)m
「SDカード・スロット」上にあるとの事なので、カバーを剥がしビスを外して調べたら、「49LF008A」という「フラッシュ・メモリ内蔵BIOSチップ」が載っていた！（図３）
（試しに、この「小基板」を外したら、BIOSが無い状態になるので、当然ながら「主基板」だけでは起動しなかった）
＋＋＋ 底板だけ買った ＋＋＋
常日頃は、（割高なので）パーツだけを買う事は無いのだが、今回は“BIOS基板狙い”で、底板だけを買ってみた。（CF-R4GW5AXR 図５左側 小基板付き ￥４１６送料込み）
この底板には、写真で見た限りでは、SDカード搭載（BIOSチップも？）の小基板は、付いたままのようだった！
この小基板は、剥がすのがなかなか面倒だから、付けたままなのが普通だろうが、問題はこれにも「パスワード・ロック」が掛かっていないかどうか？ってことだった。
ま、やってみなけりゃ分からない科学大実験！ん？
届いた底板を、早速入れ替えてみたら、成功！ ・・・ 運良く「ロック」は掛かっていなかったし、BIOS機能・動作も問題無し！（図６［クリック］）
＋＋＋ 付属品の追加 ＋＋＋
しかし、この本体には主基板上の512MBメモリだけで、拡張メモリなどは付いていなかった！
もし、WinVistaでも載せるとしたら、やや力不足になるかな？
．．．と、ここで2台目のCF-R4が登場！
実は、“主基板狙い”で、土壇場の前に2台目を買っていたのだ。
これは、「パスワード・ロック」は掛かっていなくて、起動はするのだが、HDDを認識せず、LCD画面は其処此処にシミがあって“程度は下”のもの。
当初、「主基板」の入れ替えを考えていたので、HDDが認識出来ないのならこれは使えないな！と思い込んでいた。
ただ、拡張メモリmaicroDIMM-1GB（図７）と無線LANカードIntel PRO 2915AGB（図８［クリック］）が付いていたので、“パーツ取り”をすることにして、これの「底板」の方はうっかり／すっかり忘れていた！
上記の「底板」が届いてから、やっとこちらの「底板」も使えたはずだ！と気が付く始末。（トホホ！）
“BIOSチップは、常に主基板上に搭載！”と思い込んでいたことも敗因か。
でも、まぁいいや！．．．追加で買ったのも、そんなに高いパーツでもなかったし、“無ロックで、当たり！”だったのも、運が良かったのだと思うことにしよう♪
＋＋＋ 動作好調！ ＋＋＋
画面もなかなか明るそうだし、筐体の小ささ、軽さも気に入ったので、ちょっと気合を入れて整備することにした。
「HDD」は、IDE-80GBを載せ、WinVistaを組み込んだ。（図９）
当然、「Win高速化」を使わせて貰っている。
アプリとして、（今、私がハマっている）将棋の対戦ソフトを入れてみた。
強いソフトとして有名な「ボナンザ」や、結構強い「K-Shogi」、その他幾つかをダウンロードさせて頂いて、対戦してみている。（図１０［クリック］）
中には、（初級では）“弱いソフト”のもあるので、“強いソフト”にコテンパンにやられた時は、その仕返し？に“弱いものイジメ”をやって、憂さを晴らそうかと．．．（だが、そう上手く問屋は卸さない？負けて、益々ストレスが蓄積したり．．．）
余談：BIOS小基板、LCDコネクタ部
「BIOSチップ」が載った「小基板」を、無理矢理外してみた。（図１１）
強力のり（両面接着シート？）で張り付けてある金属板を剥がしたら、下に1個ビスがあり、計3個のビスで留まっていた。 ．．．道理で！簡単に剥がせなかったわけだ！
これの表側は、図３の如く。
「LCDコネクタ部」は、LVDS（Low Voltage Differential Signaling；小振幅差動信号）方式で、信号線の本数が少なく、これは14本らしい。（図１２［クリック］）
因みに、CF-R6のを見たら25本だったので、LCDの相互乗り入れは無理だと分かった。
（多分、表示解像度が違うのだろう）
＋＋＋ 無線LANアンテナ部 ＋＋＋
「無線LANアンテナ」は、通常のノートPCの多くは、LCD表示部の上部に組み込んであるのでが、これは違った！
筐体横の左右（左側（図１３）は奥横、電源プラグの近くで、右側（図１４）は手前横）にあり、コンパクトに納めてあった。
．．．フィーダ線が無ければ、何の基板だろうと思ってしまいそうだが。
だが、「無線LANカード」そのものは、図８のように意外に大型！．．．もっと小型のもあるはずなんだが、その必要が無かったのかな？
「拡張メモリ」の方は“特殊小型”なのに、こんな「無線LANカード」に“大型”を使うなんてケシカラン！．．．と憤ってみても仕方が無いが。メーカーの“お家の事情”だったり？
