PC110 No.6：松 B/L 検討 ［to Check BackLight (English)］
この「No.6：松」（FSTN-LCD）は、"ビネガー・シンドローム"で傷んでいたLCD画面を取り除いて、新たに、「位相補償フィルム」（後面）と「偏光フィルム」（前面）を貼って、修復したもの。
（私は）光学系の修復が十分でない為だと思うが、"画面"が暗い／コントラストが低いので、少しでも明るくしようと、"CCFL"に替えて、LEDをバックライト（B/L)光源にしてある。（図１）
明るさは増したが、単純な結合方式なので、"明るさの制御"が出来ない。
今回は、それを主に検討してみた。
．．．しかし、思ったようには改善出来ず。（更に、検討中）

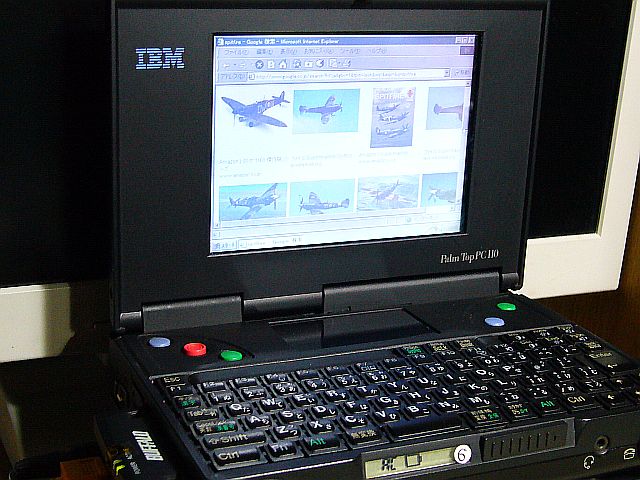

まぁ、一応、"インターネット閲覧"は、（"画像だけ"は）正常に出来る状態（図２［クリック］）なので、現状でも維持は可能。
「メモリ」は自作"16MB"を足して、20MBにしてある。
残念ながら、「PCカード・スロット」は、上側だけしか認識しない。
「内蔵フラッシュ」は、未だ健在で、「Pasonaware」が素直に走るのが、頼もしい！（「No.5:五郎」では、難しいもんなぁ）
「音」は、未だ正常なので、ネット上で呼び込める音源は無いか、などと考えている。
因みに、今、「You Tube」で、（若い頃の）「Yaroslava Degtyareva」さんと「Valentina Biryukova」さん達の歌声に聞き惚れている。
勿論、これは、この「PC110」では出来ないので、サブ機（VY21A/W-5）の方で、だ。
"ロシア語"や歌詞などは、全く分からないが、"歌声"だけは難無く分かるので、存分に愉しんでいる♪（図２は、Valentinaさんの方）
−−−−−−−−−−−−−−−−−−−−−−−−−
＋＋＋ 「DC-DC降圧コンバータ」は失敗 ＋＋＋
「No.6:松」の画面は、電源を入れると、いきなり明るくなる。「LEDバックライト」にした所為だ。（図４［クリック］）
別に、それは構わないのだが、正常に動作していない時にも明るいことや、「外部ディスプレイ」に切り替えた後でも、明るいままなので、やはり気になる。
出来れば、それらは、順当に切っておきたいと思って、「DC-DCコンバータ」入れて制御してみようと考えた。
しかし、今使っている「LEDアレイ」は、困ったことに、丁度"INV電源”（約10V）に近い供給電圧で済むので、アップもダウンも、し難い。

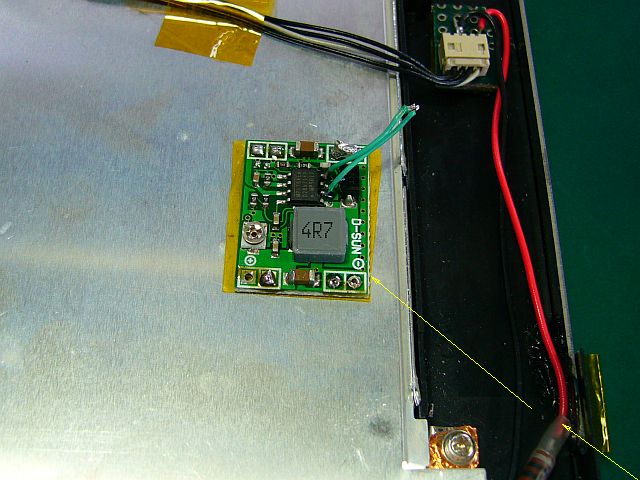

"画面の輝度制御"をするなら、"ダウン・コンバータ"しかないだろうと、それを使って、試してみた。（図３）
明るい方、暗い方の極端な場合は、正常なのだが、中間段階では、何故かパカパカと明暗／強弱を繰り返す。
コントロールIC"MP1584"の資料を参考に、実物の回路を見たのだが、その原因は良く分からない。
今回は、サラッと試してみただけだが、もう少し、性根を入れて調べてみる必要がありそう。
＋＋＋ 「Win95」での表示異常 ＋＋＋
これに使っている「Win95-CF」は、一時期、「WVGA-TFT-LCD」用CFをテストしていたので、その時のバグが残ってしまっていたらしい。

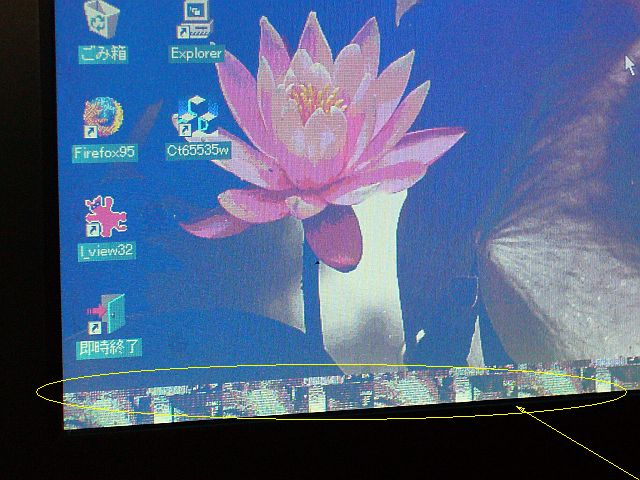

画面の下部に、変な模様が残ったままになっていた。（図５）
奇妙なことに、これは感染する傾向があるようで、"小窓"にコピーされると、それがそのまま、くっ付いて移動するようだ。（図６［クリック］）
暫く、「ct65535w」のバグを疑ったのだが、思い切って「Win95」をインストールし直したら、治った！（やれやれと、胸を撫で下ろした）
こうした不具合も、ソフトウェアだけの問題なら、何とか対処出来るが、ハードウェアの問題なら、対処が難しくなるので、出来るだけ、起きて欲しくないものだ。
［令和三年六月二日（2021/06/02）］
PC110 No.6 B/L 追記 ［to Improved BackLight (English)］
「バックライト（B/L）」の輝度制御に、少し"気力"を足して実験したら、程々に良い結果が得られた！
"B/LのON/OFF制御"と"3段階画面の明るさ切り替え"とが、やっと実現出来たということ。
（先回書いた）「降圧型DC-DCコンバータ」が悪いわけではなかった。その操り方が悪かっただけだ。
始めは、（Fn+Homeキー、Fn+Endキーで）明暗の2段階しか出せなかったのだが、現在では、変化がはっきり分かる3段階に切り替えることが出来る。
これは、「PC110」本体のCCFLインバータ駆動用の切り替え信号（？）が、（得体のしれない）"高インピーダンスの抵抗成分"だったので、"扱い方"が良く分からず、回路のシミュレーションをしたくても、モデルが良く分からなかった所為だ。
それで、実験的に確かめることにしたわけだが、いろんな抵抗値の「チップ抵抗」を付けたり外したり。（図８［クリック］）
結局、コントロール用IC「MP1584」の"FB端子"へ、"INV電源端子#3"を、10KΩの直列抵抗を介して接続したら、明・中・暗の3段階の切り替えが可能になった。（図７）
これは、アップコンバータ「MT3608」を使った時の状況と同じらしい。
蛇足だが、今回も、「INV電源」のヒューズを飛ばして（断線させて）しまった。
（私が）この電源を利用しようとすると、必ず1回は飛ばしてしまう。
今回も、簡易修理法で済ませたが、更なる失敗は、今回使ったヒューズ（10個￥８００送料込み）が大き過ぎて、狭い場所での半田付けに苦労した上、周囲のプラスチック部を少し融かしてしまったこと。
むしろ、小さいチップ型を使った方が、ずっと楽だった。
今回も、細かい半田付けに、「超小型半田鏝」が、役に立った。
＋＋＋ 3段階切替 ＋＋＋
デジカメ（OLYMPUS C-770 UZ）で撮影すると、"自動露出補正"が効いてしまうので、"画面明るさ"の違いが、出せない。
適切な"撮影のテクニック"があるはずだが、それ無しで撮影した為（デジカメの自動露出機能で）、同じような明るさになってしまう。（図１０［クリック］）

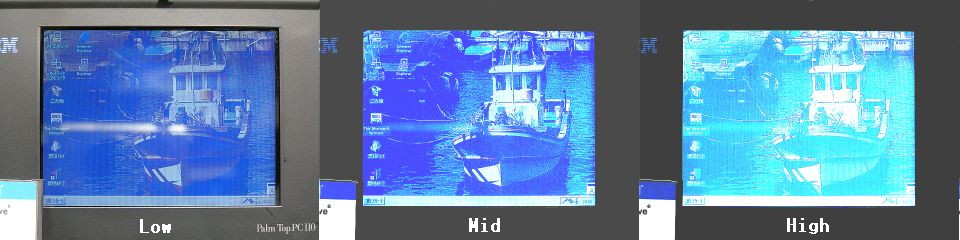

それで、左端に白いCFを置いて、その"白色"に明るさを合わせるよう補正してみた。（図９）
これで、多少は、違いが判る。
−＊−＊−＊−＊−＊−＊−＊−＊−＊−＊−＊−＊−＊−＊−
[2021/05/31]
PC110 No.6 Check BackLight
This "No.6:Matsu/Pine" (FSTN-LCD) that the LCD screen was damaged by"Vinegar Syndrome" was removed already, and a new "phase compensation film" (rear surface) and "polarizing film" (front surface) were attached to repair it.
(I think, because the optics aren't repaired enough, so the "screen" is dark/lower contrast. And so I used the LED as a BackLight (B/L) source instead of "CCFL" to make it even a little brighter. ... ( Fig.1 )
Brightness has increased, but since it is a simple combination method, "brightness control" is not possible.
This time, I mainly examined it.
... However, it could not be improved as expected. (... Further under consideration)
Well, for the time being, "Internet browsing" can be done normally ("image only") ( Fig.2 [click] ), so it can be maintained even at present.
"Memory" is 20MB by adding a homemade "16MB".
Unfortunately, the "PC Card Slot" only recognizes the top side.
"Built-in flash" is still alive, and it is reliable that "Pasonaware" runs obediently ! (It may be difficult on"No.5:Goro".)
"Sound" is still normal, so I'm wondering if there is a sound source that can be called on the net.
By the way, now with "You Tube", "Yaroslava Degtyareva" and "Valentina Biryukova" (in young both) singing voices I'm fascinated by it.
Of course, this cannot be done with this "PC110", so it is for the sub machine (VY21A/W-5).
I don't understand "Russian" or lyrics at all, but I can understand only "singing voice" without difficulty, so I'm really enjoying it ♪（Fig.2 are Valentina's）
−−−−−−−−−−−−−−−−−−−−−−−−
+++ "DC-DC down converter" not sutable ? +++
The screen of "No.6:Matsu/Pine" suddenly becomes bright when the power is turned on. This is because it was set to "LED backlight". ( Fig.4 [click] )
Apart from that, it's okay, but it's still bright when it's working in abnormal, and it remains bright even after switching to the "external display", so I'm still worried.
If possible, I wanted to cut them properly, so I decided to put in a "DC-DC converter" and control them.
However, the "LED array" using now has a supply voltage that is close to the "INV power supply" (about 10V), so it is difficult to raise or lower it.
I thought that there would be only a "down converter" for "screen brightness control", so I tried using it. (Fig.3)
In the extreme case of bright or of dark, it is stable, but in the middle state, for some reason, it repeats light and dark /(strong and weak).
I looked at the actual circuit with reference to the material of the control IC "MP1584", but the cause is not clear.
This time, I just tried it lightly, but it seems that I need to investigate in a little more deep.
+++ Display error on "Win95" +++
The " Win95-CF " used for this was testing the CF for " WVGA-TFT-LCD " for a while, so It seems that the bug at that time remained.
A strange pattern remained at the bottom of the screen. (Fig.5)
Oddly enough, it seems to be prone to infection, and when copied into a "small window", it sticks and moves. (Fig.6 [click])
For a while, I suspected a bug in "ct65535w", but when I took the plunge and reinstalled "Win95", it was fixed ! (Well, I was relieved)
If it's a software problem, I can manage to deal with these problems, but if it's a hardware problem, it's difficult to deal with it, so I don't want it to happen as much as possible.
[2021/06/02]
PC110 No.6 B/L Addendum
When I added a little "Ki/spiritual concentration" to the brightness control of "BackLight (B/L)" and experimented, I got moderately good results !
"B/L ON/OFF control" and "3-stage screen brightness switching" have finally been realized.
The "step-down DC-DC converter" (which I wrote earlier) was not bad. The way it was manipulated was just bad.
At first, I could only get two levels of light and dark (with the Fn+Home key and Fn+End key), but now I can switch to three levels where I can clearly see the changes.
This is because the switching signal (?) For driving the CCFL inverter of the "PC110" main unit was a (unknown) "high impedance resistance component".
In other words, even I wanted to simulate a circuit, but I couldn't understand the model well.
That's why I decided to check it experimentally, but I added and removed "chip resistors" with various resistance values. (Fig.8 [click])
After all, when I connect "INV power supply terminal #3" to the "FB terminal" of the control IC "MP1584" via a 10KΩ series resistor, It is now possible to switch between light, medium, and dark . (Fig.7)
This seems to be the same as the situation when using the upconverter" MT3608".
It's a slapstick, but this time also has been broken the fuse of the "INV power supply" to be blown (broken) .
Whenever I try to use this power supply, I always broken it once.
This time, I used the simple repair method, but the further failure was that the fuse used this time (10 pieces, 800 yen including shipping fee) was too large, and I had a hard time soldering in a narrow place, and the surrounding plastic part was a little It has melted.
Rather, using a small chip type was much easier.
Again, "Ultra-small soldering iron" was useful for fine soldering.
+++ 3 stages switching +++
When shooting with a digital camera (OLYMPUS C-770UZ), "automatic exposure compensation" works, so the difference in "screen brightness" cannot be made.
There may be an appropriate "shooting technique", but because I shot without it (with the automatic exposure function of the digital camera), the brightness will be the same. (Fig.10 [click])
So, I put a white CF on the left end and corrected it to match the brightness to that "white". (Fig.9)
This makes a slight difference.
