VB6 [令和三年三月二十一日(2021.3.21)]
renew[令和三年三月十七日(2021.3.17)]
next [令和三年二月十八日(2021.2.18)]

start [令和三年二月十二日(2021.2.12)]
FlashWriter自作2 FlashWriter Making2 [English Note

+++ リベンジ +++

Moonlightさんが、既に「PC110」のBIOS内容の読み出し、解析、修正書き込みを実施されていると聞いて、"私も負けては居れない!"と、老骨に鞭打って(?)、"BIOSの読み書き"用の「フラッシュ・ライタ」の自作に、再挑戦することにした。
とは言っても、知識と技量不足で、直ぐには進まず。"山登り"のように一歩ずつだ。

前回、中止したのは、やはり「PIC16F887」の機能を過大評価していて、フラッシュ・チップの読み書きなどは簡単だろうと、多寡を括っていた為。
PIC16F887」は、I/O端子の数は、DATA=8、ADDRES=18、通信・制御=8本+αを十分賄えるのだが、他方、プログラムで使える"データメモリ量"が少な過ぎだった。
多データ量処理を考えていたが、それは到底無理だった。
それに先回は、多量に書き込むことばかりを考えていたが、"読み出すこと"は試していなかった。

そこで今回は、"読み出し"から、ステップ・バイ・ステップ始めることにして、あまり"読み書き速度"などは気にしないことにした。
(尤も、C類似言語で組む為に、思うようには短縮出来ない)
PICには、極力"シンプルな処理"をさせるようにして、残りは親機の方で。

プログラムについては、先にPIC側を決めて固定しておきたい。
親機から、3文字単位で、コマンド1文字、データ2文字を送り、I/O端子毎の処理をさせる。
1文字コマンドは、取り敢えず次のようなものにした。
l(A0〜A7 data to PORTB), m(A8〜A15 data to PORTD), h(A16〜A17 data to PORTE)
d(D0〜D7 data to PORTA), r(read data from PORTA), w(Write data to PORTA)
e(Erase a block), p(Program to PORTA at Vpp on)
で、例えば、先に、lxx、myy、hzzとアドレスを設定させてから、読み書きする。
...詳細は、実験しながら決めて行く。

ハードウェアの方は、基板2枚を"横桟"で繋いで、(元モデムの)筐体内に収め、使用時はオープンで、また、未使用時は完全に蓋が出来るようにした。
回路構成は、以前のものを少し改良・修正し、ICE(PICKit3)にも、接続可能にした。(図2[クリック])

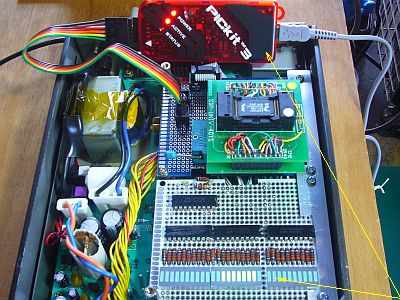

仮付けしていたLED表示群は、今後は接続したままで、データ線D0〜D7、アドレス線A0〜A17のON/OFF状態が、常時見られるようにした。
これは、昔のコンピュータのパネルに見られた"チカチカ・ランプ"の真似である。(図1)
今のマルチ・タスク方式では無理だが、以前のシングル・タスクのプログラムなら、メモリのどの辺りにロードされて動作しているのだとか、此の辺りでデッド・ロックの落ち入っているだとかの判定をして、デバッグなどに利用していたという。
(今は、)これで、"BIOSチップ"からデータが取り出せているのを見ることが出来る。z(^^;


+++ 統合環境 +++

先日まで、PICマイコン(PIC16F887)のプログラム書き込みに、「AE-PICPGMII」を使っていたのだが、偶々、ICE「PICKit3」(の相似品)を見付けたので、(リスクを承知で)これを買ってみた。(¥1,878送料込み)
MPLABX IDE V5.25」と組み合わせると、ダイレクトでプログラムを書き換えられて、大変便利が良い!(図3)
(当初は、相当梃子摺るだろうと思っていたが、意外に、すんなり使えるようになった)

プログラム作成の方は、相変わらずモタモタだが、やっとフラッシュ・メモリ「28F002BX-T」の内容が読み出せそうな雰囲気になって来た。(図4[クリック])
先頭のコード"55AA00EB..."が、何やら、それらしいではないか!?
(コンソール側は、今は、「Tera Term VT」を利用させて貰っている。感謝!)

実は、私の妄想/夢の範囲だが、「PC110」の"BIOSチップ"も、取り外さずに、亀々した別チップへの書き込み案を考え中。
(今は、「28F002BX-T」の"RP#端子"は、VH,VHHに設定してあるが、いずれ、それのLow時の特性も調べたい)


[令和三年二月十八日(2021.2.18)]
FlashWriter自作2 FlashWriter Making2 [English Note

+++ 書き・消し +++

このFlashメモリ「28F002BX-T」は、中々インテリジェントで、(指示)"コマンド"や(状態)"ステータス"を取り込んだり表示したり出来る点だ。

だが、それらにプログラム作成側できちんと対応しなければ、まともに働かないわけだ。
(出来るだけ手間を省きたい私にとっては、迷惑でしかないのだが、嫌でもやらざるを得ない)
尤も、書き込みや消去には時間が掛かるから、そうした手間は止むを得ないのだろうと思うが。

...指定された手順で、(「PC110」から取り外したBIOSチップの)読み出しをしたら、ちゃんと、"内容"が(一部だが)読み出せるようになった。
そこで、チップを"新しいもの"に替えて、書き込み消去の実験を始めることにした。

しかし、何故か、書き込みや消去が、出来たり出来なかったり!?
どうも、Vpp(=+12V)供給系が良くないらしい。
トランジスタ2個を使った供給回路の、回路定数を替えたり回路構成を替えたりしたが、供給電圧が+11.4Vを維持出来ていない?!
それで、後述のようなリレーを使うことにした。
以降、安定して"消去"が行えるようになった。(図5)

それに加えて、プログラムの細かな細工やデバッグによって、現在は、手入力ながら、ある範囲内での書き込み、読み出し、ブロック消去のいずれもが出来るようになった。
まだ、対処が不充分なのは、ステータス・フラグの適時の読み出しと、それの掃除/クリアの問題だ。
消去が終わっているのに、"消去出来ない!"といった警告が出たりする。

「+12V切替回路」は、(ハードウェアのデバッグが容易な)小基板側に移した。(図6[クリック])


+++ ハードウェア +++

28F002BX-T」の説明書には、"+12V供給は、スイッチ操作でも構わない"とも読める記述があるのだが、確信が持てないので、思い切って、(自動切り替えが出来るよう)リレー(Omron製12VDC、8〜10mA)を使った。(図7)
これで、電圧降下は、ほゞゼロに出来る。

尚、「PICKit3」は、系全体をコンパクトに出来るし、デバッグのサイクルを速く出来るのが、良い点だ。(図8[クリック])
しかし、"操作"は全部、親プログラム「MPLAB X IDE」の方に任せっきりにするので、楽ちんではあるが、自分が少し、"呆け"になった気分だ。
ICD(インサーキット・デバッガ)について、もう少し知識が増やせるかなと思っていたが、逆だった。

兎に角、もう少し、このまま状態を調べた後、今はコンソールを「TeraTerm VT (19200bpm)」に委ねているが、これを"自作プログラム"に置き換えようと思っている。


[令和三年三月十七日(2021.3.17)]
Flash Reader 改名     [English Note

+++ 作業の節目&プログラムの改名 +++

今、此の自作装置(図1)は、今丁度、岐路に差し掛かっている。
目標を、少し変えるので、呼び方も"Reader"に変えようと思う。

VB6Visual Basic 6.0)を使って作っているプログラム(FlashReader.exe)は、Flash memory「28F002BX-T」からの読み出し、其処への"書き込み"や"ブロック消去"などは、"手動"で出来るようになっている。(図2[クリック])
だが、ファイルへの一括書き出しや、ファイルからの読み込みデータで、Flashへ連続書き込みは、まだ完成していない。

当初の目標は、"ファイルへの書き出し"や、"ファイルの読み込み"と、Flashへの書き込みの"自動化”も含めていた。
しかし、あまりにも自作作業のペースが遅過ぎるので、もう、"Flashデータのファイル化"だけに絞ろうと思う。
("書き込み"の方は、既製品が使えるだろうと思うので、出来ればそれを使おう)
つまり、これの方は「Flash Reader」(名目上、Read専用)にするということだ。

今、停滞している理由は、"バイナリ・ファイル"の書き出しが、思うように行かないことだ。
色々調べてみると、どうやら、「VB6」の"文字のunicode化"と関係があるらしい。
その問題の解決方法は、未だ分からない。
"バイナリ・ファイル化"は、止めるのは簡単だが、中止すると、次の復帰時に、細部が思い出せなくて困るので、出来れば継続したい。
よし、もう少し、頑張ってみよう!

因みに、"処理の速さ"の問題だが、「VB6」のプログラム側の読み出しが速過ぎて、ワンチップ「PIC16F887」側の応答が間に合わないことが多い。
プログラムの諸所に、「wait」を入れておかないと、Flash側のデータを取りこぼしたり、データ誤りを起こすことがある。
"exeファイル"を実行する場合、「VB6」のコンソールから呼び出す場合よりも高速になるから、「wait」時間を長くしなければいけないので注意!
尤も、「VB6」の実行マシンはクロック2.1GHz、ワンチップはクロック40MHzだから、当然なのかもしれない。


+++ VB6プログラム +++

"テキスト・ファイル"の方は、意図した通りに書き出せるのだが、どうにも、"バイナリ"の方は、データ不整になり、何故か上手く行かない。(図4[クリック])
「string変数」の内容を、"Binary"で書き出すと、数字はOKだが、英文字は"0"でしか出力されないのだ。(図3)
通常の解説通り、「Byte変数」の内容なら、そのまま、0...9,A,..F などと、ちゃんと出力されるのだが。

Val、Hex、Right$、など色々な手段を試したけど、どうやっても「string変数」を「byte変数」に、正しく移し替えることが出来ない。
...ここで、停滞中。

尤も、"テキスト・ファイル"だけでも、後処理をすれば、逆アセンブルには使えるだろうし、役に立つはず。
それで、"BIOS内容の比較・検討"が出来るかもしれない。
だが、出来れば、"バイナリ・ファイル"の方が、後処理は楽だろうし、使い易そうな気もする。(此処で挫けると、漢(おとこ)が廃る!?)
...しかし、他にも、やりたいことが色々あるのだ!...時間は止まって欲しくないが、もっと、速く走れぬものか!s(^^;


[令和三年三月二十一日(2021.3.21)]
Flash Reader VB6 苦戦     [English Note

+++ メニューを変更  +++

各種のパラメータを2つのフレームに分けて、主画面(RichTextbox)の横にくっ付けたメニューにしてみた。(図5)
"RS232C setting"は、ワンチップ「PIC16F887」側も同時に替えなければいけないので、実は、明示的なメニューにする必要はないのだ。だから、いずれは、隠してしまうつもり。(図6[クリック])
現在、ボーレートは、9600bpsにしてあるが、状況次第で、また変えるかもしれない。

"Flash setting"では、"開始アドレス"や"読み出しブロック数"を指定するが、此処が問題の一つで、"1バイトの16進数"を、そのままで置くことは出来ない。
"00〜99"の数字なら、そのまま使えるのだが、16進数用の"A〜F"などが入ると、それらは単なる文字扱いになってしまい、数字の部分だけしか、"数値"には変換されない。
しかも、文字群は、unicodeで扱われて、別のコードになってしまうらしい。
その処理の為に、私は、随分苦戦を強いられて来た。

そうかと思うと、変数Text1(0)の前に"&H+"を付けた、"&H"+Text1(0)も、16進数として扱ってくれるそうなので、("&H"付けられるのは、"&H1234"といった実数字だけだろうと思っていた私にとっては、)吃驚で、眼が点になる思いだ。


+++ バイナリ出力には妙な処理が必要 +++

「バイナリ・ファイル」を出力しようとして、四苦八苦している。
ストレートに出力して、その"バイナリ・ファイル"を見ると、とてもヘン!(図8[クリック])
しかし、これは補正をすれば何とか出来そうだ!

ある範囲までは、&H1Eを引いておけば、正常な値が出力されるが、"&H28"以上の値では、まだ引き足りないようだ。
結局、(理論も分からずに)実験的に色々加工してみて、正常なバイナリ出力が出るようになった。(図7)

ところで、こうした"バイナリ出力"には、先頭に、送る"データの長さ情報(1バイト)"が付加されてから、データが続くことになっているそうだ。
当初はそれを知らずに、これは私のプログラムのバグではないかと、必死で取り除こうとしていた。
...それは、無駄な努力だったわけだ。
現在は、一応、真面らしい"バイナリ・ファイル"が作成出来ている。


+++ DoEventsの置き方次第で、先行処理が後回しに +++

先回・・・「VB6」のプログラム側の読み出しが速過ぎて、ワンチップ「PIC16F887」側の応答が間に合わないことが多い。・・・と書いたが、実は逆だった。
むしろ、「VB6」の方も、"画面への表示"や"ファイルへの書き出し"などは、反って時間が掛かる場合もあるようだ。

私の古い知識では、プログラムは、書かれた順番に、順次実行されるものだと思っていた。
ところが、オブジェクト指向のプログラム/マルチタスク・プログラムでは、速く出来る仕事・作業(つまり、オブジェクト)は、先に済ませてしまって、以降は呼ばれるのを待っている状態らしい。
それを、うっかり先に呼び出してしまうと、出力の順序が逆になったりすることがあるようだ。(図7)
例えば、先に出力されるはずの、最後尾の"&HFF"が、次のブロック・アドレス"0100"出力の後ろになってしまっている。

これを正しい順序にするには、単にプログラムの書き順を入れ替えるだけではどうにもならず、結局は、「DoEvents」コマンドの置き場所を、適当な方に選ぶ方法しか無かった。(図8[クリック])
上は、二重ループの最外側、下は、ループに最内側である。
ところが、二重ループの外側だと、スタートさせてから、中々表示が出て来なくて、出る時はパッと一瞬だ。
最内側に置くと、一文字ずつトロトロと、表示が出て来る。
でも、これが誤出力の原因にもなるので、出来れば避けたい手順なんだが、他方、魅力的でもある。
(旅を愉しむのに、普通列車で行くか、飛行機で行くか、の違いに似ているかもしれない)


[表紙頁]へ  関連記事の目次へ
−*−*−*−*−*−*−*−*−*−*−*−*−*−*−
to [Top page]  to [Related pages]

[2021/2/12]
FlashWriter self-made 2 , FlashWriter Making2

+++ Revenge +++

Mr. Moonlight has already read, analyzed, and modified the BIOS contents of " PC110 ". When I heard it, I said, "I can't lose!", Whipping on my old bones (?), And trying again to make my homemade " Flash Writer " for "reading and writing the BIOS chip".
That said, due to lack of knowledge and skill, it is not possible to proceed immediately. Step by step like "mountain climbing".

Last stopped is still overestimating the function of " PIC16F887 ", and reading and writing the flash chip is easy.
" PIC16F887 " has enough I/O terminals to cover DATA = 8, ADDRES = 18, communication/control = 8 + α, but on the other hand, the amount of data memory that can be used by the program was too few.
I was thinking about processing a large amount of data, but that was impossible.
Last time, I was thinking about writing a lot, but I didn't try "reading".

So, this time, I decided to start step by step from " read " and didn't care much about "read/write speed".
(However, it cannot be shortened as expected because it is written in a C-like language.)
Let PIC do "simple processing" as much as possible, and the rest is on the master PC.

Regarding program , I want to decide and fix the PIC side first.
The master PC sends one command character and two data characters in units of three characters, and processes each I/O terminal.
For the time being, the one-character command is as follows.
l (A0-A7 data to PORTB), m (A8-A15 data to PORTD), h (A16-A17 data to PORTE)
d (D0 to D7 data to PORTA), r (read data from PORTA), w (Write data to PORTA)
e (Erase a block), p (Program to PORTA at Vpp on)
So, for example, first set the addresses as lxx, myy, and hzz, and then read and write.
... Details will be decided through experiments.

For hardware , two boards are connected by a "horizontal rail" and housed in the housing (of the original modem), which is open when in use and completely covered when not in use. I made it possible.
The circuit configuration has been slightly improved and modified from the previous one, and ICE ( PICKit3 ) can also be connected. (Fig.2 [click])

The temporarily attached LED display line will remain connected in the future so that the ON/OFF status of the data D0 to D7 and the address A0 to A17 can be seen at all times.
This is a copy of the "flickering lamp" found on old computer panels. (Fig.1)
It's not possible with the current multitasking method, but in the case of the previous single task program, where in the memory it is loaded and running, deadlock is settled around here, etc. It was said that it was used for debugging after making a judgment.
Now I can see the data being retrieved from the "BIOS chip". z(^^;


+++ Integrated environment system +++

Until the other day, I used " AE-PICPGMII " to write the program of the PIC microcomputer ( PIC16F887 ), but by chance, I found a ICE " PICKit3 " (similar product), so I bought it (with aware of the risks). (\ 1,878 including shipping)
When combined with " MPLAB X IDE V5.25 ", the program can be rewritten directly, which is very convenient ! (Fig.3)
(At first, I thought it would be a lot of leverage, but surprisingly, I can use it smoothly.)

My program creation is still fluttering, but at last it seems that the contents of the flash memory " 28F002BX-T " can be read. (Fig.4 [click])
The first code " 55AA00EB ... " seems to be like that! ??
(The console side is now using " Tera Term VT ". Thank you !)

Actually, it's my delusion/dream range, but without removing the "BIOS chip" of " PC110 ", it can be rewritten to a turtled another chip. I'm thinking about a plan.
(Currently, " RP#terminal "of " 28F002BX-T " is set to VH and VHH, but eventually, I would like to check the function of it when it is low)


[2021.2.18]
FlashWriter self-made 2 FlashWriter Making2

+++ Writing/Erasing +++

This Flash memory " 28F002BX-T " is quite intelligent, and it can be display (instruction) "command" and (status) "status".

However, if the program creator does not deal with them properly, it will not work properly.
(For me who wants to save as much effort as possible, it's only annoying, but I have to do it even if I don't like it)
Anyway, it takes time to write and erase, so I think that such trouble is unavoidable.

... After reading (of the BIOS chip removed from " PC110 ") according to the specified procedure, the "contents" can be read (although partly) properly. It was.
Therefore, I decided to replace the chip with a "new one" and start a write/erase experiment.

But, for some reason, writing and erasing could or could not be done !??
Apparently, the Vpp (= + 12V) supply system is not good.
I changed the circuit constants and circuit configuration of the supply circuit using two transistors, but the supply voltage could not be maintained at + 11.4V ?!
So I decided to use a "mechanical relay" as described below.
Since then, stable "erasing" has become possible. (Fig.5)

In addition to that, due to the detailed work and debugging of the program, it is now possible to write, read, and erase blocks within a certain range while manually inputting.
Still inadequate is the issue of timely reading of status flags and cleaning them.
Even though the erasure has been completed, a warning such as "Cannot Erase !" Appears.

The "+12V switching circuit" has been moved to the small board side (where hardware debugging is easy). (Fig.6 [click])


+++ Hardware +++

In the instruction manual of " 28F002BX-T ", there is a description that "+ 12V supply can be switched operation", but I am not sure, so I dare to switch automatically. I used a relay ( Omron 12VDC, 8~10mA). (Fig.7)
With this, the voltage drop can be reduced to almost zero.

The good point of " PICKit3 " is that the entire system can be made compact and the debugging cycle can be speeded up. (Fig.8 [click])
However, all the "operations" are left to the parent program " MPLAB X IDE ", so it's easy and fun, but I feel like I become stupid a little.
I was wondering if I could gain a little more knowledge about ICD (In-Circuit Debugger), but the opposite was true.

In anyways, after investigating the state as it is, I am now entrusting the console to " TeraTerm VT (19200bpm)", but this is a "self-made program" I'm thinking of replacing it.


[2021.03.17]
Flash Reader renamed

+++ Work milestone & program renaming +++

Now, this home-made device (Fig.1) is about to reach a crossroads.
I'll change my goal a little, so I'll change the name to "Reader".

A program ( FlashReader.exe ) created using " VB6 ( Visual Basic 6.0 ) can "read" from the Flash memory "28F002BX-T", and "write" and "block erase" to it can be done by manual . It has become. (Fig.2 [click])
However, batch writing to a file and continuous writing to Flash memory with data read from a file have not been finished yet.

The original goals also included "writing to a file", "reading a file" and "writing to Flash memory" by automatic .
However, the pace of my own work is too slow, so I will focus on "Making a file" of Flash data.
(For "writing to Flash memory", I think that ready-made products can be used it if possible.)
In other words, this one should be " Flash Reader " (nominary read only).

The reason it's stagnant right now is that writing "binary files" doesn't go as expected.
After investigating various things, it seems that it has something to do with "unicoding characters" of " VB6 ".
I still don't know how to solve the problem.
"Binary file conversion" is easy to stop, but if I stop it, I'll not be able to remember the details the next time I return, so I would like to continue if possible.
Alright, let's do my best !

By the way, regarding the problem of "processing speed", the reading of " VB6 " on the program side is too fast, and the one-chip " PIC16F887 " The response on the side is often not in time.
If I do not put "wait" in various parts of the program, data on the Flash side may be missed or data errors may occur.
Note that when I execute the "exe file", it will be faster than when I call it from the console of " VB6 ", so I have to increase the "wait" time !
However, it may be natural because the execution machine of " VB6 " has a clock of 2.1GHz and one-chip has a clock of 40MHz.


+++ VB6 program +++

The "text file" can be exported as intended, but somehow the "binary" has irregular data and for some reason it doesn't work. (Fig.4 [click])
When I write out the contents of the "string variable" with "Binary", the decimal numbers are OK, but the alphabetic characters (on hexdecimal numbers) are output only with "0". (Fig.3)
As usual, if the contents of the "Byte variable" are used, they will be output as 0 ... 9, A, .. F, etc.

I tried various methods such as Val, Hex, Right $, etc., but I can't transfer the "string variable" to the "byte variable" correctly.
... Here, it is stagnant.

However, even a "text file" can be used for disassembly if it is post-processed, and it should be useful.
Then, I may be able to "compare and examine the contents of the BIOS".
However, if possible, "binary files" will be easier to post-process and will be easier to use. (If one fail here, the Han (man) not be !?)
... But there are many other things I want to do ! ... I don't want time to stop, but can't I run faster ! s(^^;


[2021.03.21)]
Flash Reader VB6 struggle

+++ Menu change +++

I divided various parameters into two frames and made a menu attached to the side of the main screen (RichTextbox). (Fig.5)
The " RS232C setting " must be changed on the one-chip " PIC16F887 " side at the same time, so in fact, it does not need to be an explicit menu. So I'm going to hide it someday. (Fig.6 [click])
Currently, the baud rate is set to 9600bps, but it may change again depending on the situation.

In " Flash setting ", "start address" and "number of read blocks" are specified, but this is one of the problems, and "1 byte hexadecimal number" cannot be left as it is. Can not.
Numbers from " 00 to 99 " can be used as they are, but when " A to F " for hexadecimal numbers are entered, they are treated as simple characters. Therefore, only the number part is converted to "number".
Moreover, it seems that the character group is handled by unicode and becomes a different code.
Because of that process, I have had a lot of trouble.

When I think so, it seems that "&H" + Text1(0), which is the variable Text1(0) preceded by "&H +", is also treated as a hexadecimal number, so ("&H" is added. For me, who thought that only real numbers such as "&H1234" would be possible), I was surprised and my eyes would become to a point.


+++ Binary output requires strange processing +++

I'm struggling to output a "binary file".
When I output it straight and look at the "binary file", it's very strange ! (Fig.8 [click])
However, this seems to be manageable with correction !

Up to a certain range, when I subtract &H1E , a normal value will be output, but a value above " &H28 " is still sufficient. It doesn't seem to be.
In the end, I tried various experiments (without knowing the theory) and got a normal binary output. (Fig.7)

By the way, it is said that the data will continue after the "data length information (1 byte)" to be sent is added to the beginning of such "binary output".
Initially unaware of it, I was desperately trying to get rid of it, suspecting it was a bug in my program.
... It was a waste of effort.
At present, a serious "binary file" has been created.


+++ Depending on how DoEvents are placed +++

Last time ... " VB6 " is read too fast on the program side, and the response on the one-chip " PIC16F887 " side is not in time. There are many. I wrote that, but it was actually the opposite.
Rather, even for " VB6 ", "displaying on the screen" and "writing to a file" may take some time.

My old knowledge was that programs would be executed in the order they were written.
However, in an object-oriented programing/multitasking programing, it seems that the work/work that can be done quickly (that is, the object) has been completed first, and then waiting to be called .
If one inadvertently call it first, the output order may be reversed. (Fig.7)
For example, the last " &HFF " that should have been output first is after the next block address " 0100 " output. There is.

The only way to get this in the correct order was to simply change the stroke order of the program, and in the end, the only way to do this was to choose where to put the " DoEvent s" command. (Fig.8 [click])
The upper "DoEvents" is the outermost side of the double loop and the lower "DoEvents" is the innermost side of the loop.
However, when it is outside the double loop, the display does not appear in the middle after starting, and when it appears, it is a moment.
when I put it on the innermost side, the display will appear one by one.
However, this is also a cause of incorrect output , so it is a procedure that I would like to avoid if possible, but it is also attractive.
(It may be similar to the difference between going by regular train or by plane to enjoy the trip)


to [Top page]  to [Related pages]


[表紙頁]へ  関連記事の目次へ
