テレビ・ドアホンのジャンクを、買い足した
テレビ・ドアホン（TVインターホン）の“玄関子機からの呼び出し”で、一階と二階の両方同報をさせたいと考えている。
オーソドックスにやるなら、現用中のPanasonic VL-V420の増設機VL-440を買い足せば、話は簡単なのだが、何せ高価だし、良質なジャンク品がなかな見当たらない。
先回、AIPHONE MK-1Mジャンクを買ってみたのだが、これにもやはり増設親機MK-1Hというのが必要らしい。（このタイプも、安価なのは入手難！）
増設親機MK-1Hと主親機MK-1Mとの違いが良く分からないので、もう一台MK-1M（2号機）ジャンクを買い足して、同報可能かどうか実験してみた。
色々実験してみた結果、（「並列接続状態」で）条件が良ければ、同報は可能。（図１）

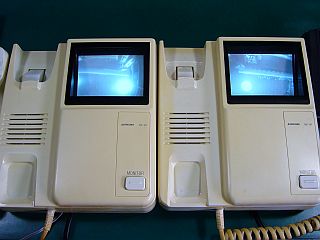

だが、買い足したMK-1M（2号機）の方が、やはり不良っぽくて、長期休止（待機）後だと、同時反応・起動しない。（図２<クリック>）
ただし、MK-1M（2号機）は単独だと、普通に反応・起動するので、（二つの親機の）“受信検知レベルの微妙な相違”が原因かな？と推測している。
多分、接続回路をもっと工夫すれば何とかなる！と思うが．．．いずれにしても、このままでは、実用にすることは難しい。
．．．オマケに、このMK-1M（増）の不調が嵩じて、実験が続けられなくなった。（アチャー！）
（・・・線路は続くーよ、どこまでも♪）
−−−−−−−−−−−−−−−−−−−−−−−−−
電圧・信号の様子
増設に先立って、子機一台＋親機一台間で、どんな電圧や信号がやり取りされているかを調べてみた。
通常、親機だけの場合の端子電圧（A1-A2間）は、約16〜18Vが出ている。

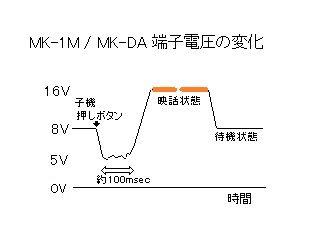

これに子機を繋ぐと、約7〜8Vまで電圧は、落ちて来る。（図３）
これが、通常の待機状態のようだ。
子機の「押しボタン」“押し”で、約100msec間、端子電圧は約4〜5V近くに下がった後、これを親機が感知すると、本格的に起動するらしい。
そして、親機が起動すると、端子電圧は約16〜18Vに上がる。
配線を通して、振幅約250mVほどの高周波信号（約7.8MHz）が、子機から送られて来る。（図４<クリック>）
親機は、その信号を分離して、映像信号を平面B管に表示し、音声信号でハンドセットを鳴らすようだ。
多分、映像・音声信号は、その高周波（キャリア）に、FM変調（？）で載せられているのだろうと思う。
（尚、その状態で子機の「押しボタン」を押しても、“チャイム音”が鳴る）
試験的な接続
上記のような動作だが、増設親機の入力回路として、何をどうすれば良いか？特に、妙案も浮かばなかったので、そのまま並列的に親機二台を接続してみた。
それで、両方の親機が上手く動作することもあるのだが、長く待機させておくと片側が動作しなくなり、不安定なので、とても実用になならず。
．．．で、この“単純並列接続方式”は、止めた。

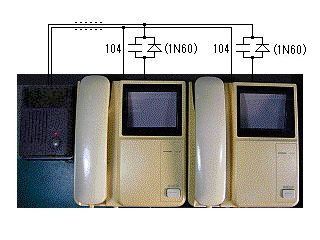

次に、親機の相互干渉を避けるために、ダイオードとコンデンサを入れてみた。（図５、図６<クリック>）
だが、これもダメ！（不安定さは同様だ）
どうやら、増設親機は、あくまで“パッシブ特性”で、「起動信号」と「映話信号」を貰い、さらに強制的に「子機接続状態（待機＝約8V）」にして貰わないといけないようで、親機とはいえ結構、複雑な入力回路が必要らしい。
“マイコン制御”なら楽だと思うが、“アナログ回路”で構成するには、相当工夫が要りそう。（><;?
