監視カメラ・ジャンクを、買った
先般、ドーム型の監視カメラを買って調べてみたが、分かったことはあまり多くない。
まだまだ「監視カメラ」に関しては「知識・知見」が不足しているので、今回、また別タイプのジャンクを買ってみた。
ＬＧ電子製のＬＶＣ−ＳＸ８１１ＨＭジャンク２台。（￥１，０００税込み）
（右側のは、ＬＶＣ−Ｓ１０Ｃの“もぬけカメラ”で、既述）
この２台共「動作品」だったが、その映像は、３２万画素それなりだ。（図２<クリック>）
動作させてみて、「オートアイリス（自動絞り）機能」を知ったことと、「撮像の正立、倒立」が自由に（電子的に）は出来ないことなどが分かった。
このカメラは、防雨対策が難しいから、屋外には使えそうにない。ま、室内実験用だな。
−−−−−−−−−−−−−−−−−−−−−−−−−
受像信号の変換系
監視カメラの出力は、大抵ＮＴＳＣ信号なので、これをパソコン画面上に映し出すために、ＥａｓｙＣＡＰを買ってある。（図３）
だが、接続ケーブルは、ミノムシ・クリップで仮接続するものしか無かったので、思い切って「ＢＮＣ−ＲＣＡ」プラグ付きの専用ケーブルを作った。
ＢＮＣプラグ部の工作は、“昔取った杵柄”で、ちょちょいのちょい！だ。（笑 図４<クリック>）
でも、こいつはケーブル外径が細いので、プラグにしっかり固定が出来ないのが難点だ。
また、ケーブル長も約１ｍなので、ちょっと不便さはあるが、室内実験専用だから“これでいいのだ！”
内部と基板
こちらのジャンク・カメラの方は、一応、正常動作はするようなのだが、兎に角、分解して内部の様子を見た。（図５）
奥側のＣＣＤユニット部からの接続用フレキシブル・ケーブル（フレキ）と、手前側の出力部への接続用フレキを外せば、主基板を単独で取り出すことが出来る。
主基板上には、ＳＯＮＹ製の制御用ＩＣ ＣＸＤ２１６３ＢＲ（ＰＤＦ資料）が見える。（図６<クリック>）
このＩＣは、８ビットのＡ／Ｄコンバータを内蔵していて、ＣＣＤ出力のアナログ信号を受けて、内部でデジタル処理をし、それをビデオＮＴＳＣ／ＰＡＬ信号に変換処理をして、出力出来るという。
だが、このＩＣだけでは、明るい背景から暗い背景までの全域はカバー出来ないらしい。
やはり、後述のような外部の「レンズ絞り（ＩＲＩＳ）」を用いて対応せざるを得ないようだ。
（私は、こんなのは、全部電子的に処理・対応出来ないものか？電機的な「機械的絞り」を用いるなどは時代遅れなのでは？と思っているのだが）
ＩＲＩＳ制御
実は、前々から、レンズ部から出ているこの「リード線」の働きに、興味・疑問を持っていたのだが、今回これが、「ＩＲＩＳ制御」用のものだと知った！
この「コネクタ」を差したり、抜いたりすると、映像の明るさが変わる。

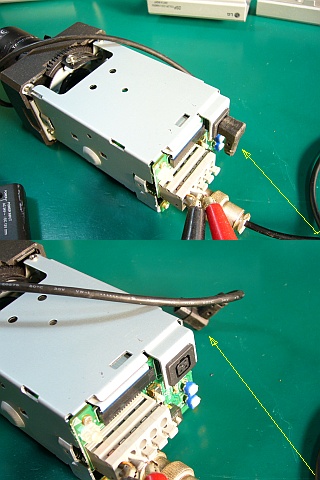

これを差す（図７上側）と、適度の明るさで表示される。（図８上側）
逆に、抜く（図７下側）と制御ナシになるため、ＩＲＩＳは極小になり映像は暗くなる。（図８下側）
差した状態で、レンズの前から覗いていて、レンズを明るい方に向けるとＩＲＩＳは自動的に絞られ、暗い方に向けると自動的に開くのが観察出来た。
映像の明るさ調整は、この「ＩＲＩＳ調節」とＩＣ内部の「ＡＧＣ機能」との協調作業によるものだってことだ。
可動部の確認
当初、映像の上下反転は、ＩＣ内部で電子的に簡単に処理出来るはずだ！と思っていたのだが、どうやらそんなことは出来ないらしい！？
カメラの取り付け方法が決まれば、映像の天地はそれで固定されてしまうわけだ。（不便！）
癪なので、「レンズ筒」をぐるりと廻してみたが、何の影響もなさそう。（図９）
筐体側の「可動ツマミ」を廻すと、これでもピント調節が出来るようだ。（図１０<クリック>）
本来は、レンズ前部に「焦点調整レバー」があって、それで調節出来るようになっているのだが、それだけでは不足することがあるのかな？（良く分からんが）
全体を見て、これが現在の標準的な「監視カメラ」なのだろうけど、何となく物足りない感じがした。
もう少し高機能機を探して、調べたいものだ。
